Uppdraget gällde felsökning och förstärkning av ett äldre takbjälklag i Kummelnäs, Nacka, Stockholms län. Beställaren upplevde svikt och knarr, och vi inledde med mätningar av planhet och nedböjning med laser, öppnade ett par provluckor för att verifiera dimensioner, upplag och skarvar samt tog fuktkvotsprov. Lastvägar och spännvidder analyserades och jämfördes mot gällande dimensioneringsregler enligt EKS/Eurokod 5. Bedömningen visade otillräcklig styvhet i delar av bjälklaget samt oklara upplag vid en tidigare ombyggnad. Tillsammans med konstruktör upprättades åtgärdsförslag och kontrollplan enligt PBL, och arbetet planerades för att kunna genomföras med boende kvar i huset.

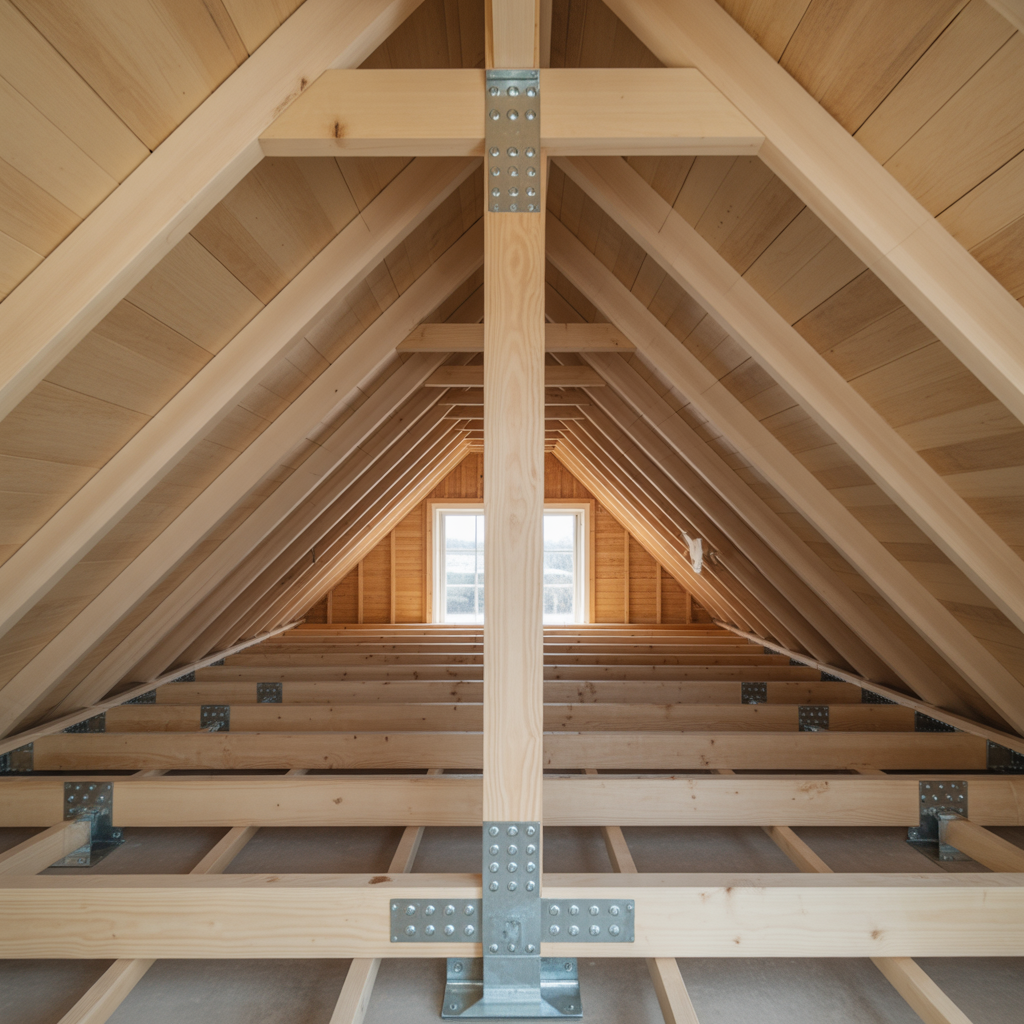

Montaget startade med dammavskärmning, täckning och temporär stämpning för att avlasta befintliga bjälkar. Vi öppnade lokalt från vindssidan och monterade nya limträbalkar i hållfasthetsklass GL30 som sekundära bärlinor, infästa i bärande väggar och i två nya punktupplag. Punktlasterna fördes ner via slanka stålpelare med förankring i bärlinor och grund, och upplagen shimsades för full kontakt. Balkskor, vinkelbeslag och genomgående bult med brickor dimensionerades efter ritning; skruv- och bultavstånd följdes med mall. För att öka skivverkan skruvades konstruktionsplywood mot bjälkarna och kortlingar sattes in för att stabilisera upplag och ta upp sidolaster. Efter åtgärderna återställdes isolering, ångbroms och ytskikt med omsorg om lufttäthet och brandtätning kring genomföringar.
Egenkontroller genomfördes löpande: fuktkvot verifierades under 16 procent före inbyggnad, åtdragningsmoment på bultar dokumenterades, planhet och nivåer inmättes, och infästningar fotodokumenterades. Innan stämpen togs bort utfördes en enkel provbelastning med jämnt fördelad last, där nedböjning och återgång mättes med laser; resultatet visade tydligt minskad svikt och lägre stomljud vid gång. Samtliga handlingar – beräkningar, relationsritningar och egenkontroller – överlämnades till beställaren och en gemensam genomgång hölls på plats för drift- och skötselråd. Arbetsområdet städades, ytor återställdes och huset kunde användas normalt utan störande vibrationer från bjälklaget.
Vill du få en genomgång av möjlig förstärkning av ditt takbjälklag med limträbalkar, kontakta oss så berättar vi hur vi skulle lägga upp arbetet i just din byggnad.
